低密度水泥浆在油田应用日益广泛,主要为了防止低压易漏层的漏失及满足深井一次性长封的需求,目前国内各油田对低密度水泥的研究日趋增多,但水泥浆密度在1.20g/cm³~1.35g/cm³范围内的体系,其水泥石强度相对较低,因此,在现场应用中受到了很大的限制。我公司开发研究了低密高强油井水泥体系，并通过不同颗粒的物化性能的分析研究,合理应用颗粒级配及紧密堆积理论,并通过大量的室内实验研究,研制出一套水泥浆密度在1.20g/cm³—1.35g/cm³范围的新型高强低密度水泥浆体系,该体系水泥浆稳定性良好，流变性能良好，失水量低，易于控制，抗压强度高，游离液低。凝结成水泥石后，体积不收缩，结构致密，渗透率低，并有一定的防窜能力。本体系适应于低压易漏失井的固井施工，由于水泥浆密度低，可避免或减轻漏失，使水泥返高达到要求。由于早期强度高，可有效控制水窜和汽窜，并防止水泥石失重，能有效增强一.二界面胶结，提高固井质量。稠化时间根据具体施工可调，现场施工方便，能够满足低压易漏井和长封固段固井的要求。

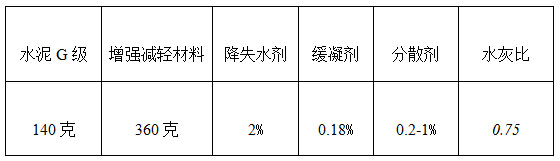

密度1.25～1.30g/cm³的水泥浆主要加料及加量

在45℃下养护，24小时强度可达到5～12Mpa

初始稠度小于20BC，失水符合要求，析水符合要求

稠化时间230分钟左右（40MPa;70℃）

此体系长庆油田大量使用，性能稳定，可调空间较大。

如有需要可提供技术服务及现场施工。
